Im（中国体育）：管道尺寸对照
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
英寸的表示是在右上角打上两撇，如1/2如DN25（25mm，下同）的水管就是英制1的水管，也是解放前的8分水管。
如DN20的水管就是英制3/4的水管，也是解放前的6分水管。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
5. 英寸（吋）是使用于联合王国(UK，即英国(英联邦)及其前殖民地的长度单位，一般为1in=2.54cm。
以上是一般管道常用标准尺寸对照表的主要内容，但请注意，实际使用中，管道尺寸的选择还需考虑实际应用场景、工程设计要求、管道材质等多方面因素。
管道标准尺寸对照表管道标准尺寸对照表是指根据国际通用的尺寸标准，将各种管道的尺寸规格进行统一编码和分类，以便在工业生产和工程设计中能够方便地选择合适的管道尺寸。
管道标准尺寸对照表通常分为不同的材料（如钢、铸铁、铝、塑料等）和不同的规格（如直径、壁厚等）进行分类。
英寸的表示是在右上角打上两撇，如 1/如 DN25（25mm ，下同）的水管就是英制 1的水管，也是解放前的 8 分水管。
DN15 的水管就是英制 1/2 的水管，也是解放前的 4 分水管。
如 DN20 的水管就是英制 3/4 的水管，也是解放前的 6 分水管。

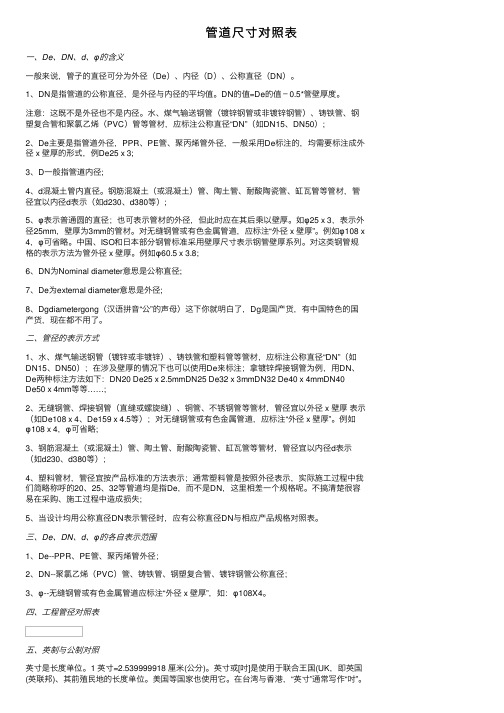

管道尺⼨对照表⼀、De、DN、d、φ的含义⼀般来说，管⼦的直径可分为外径（De）、内径（D）、公称直径（DN）。
⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D⼀般指管道内径;4、d混凝⼟管内直径。
钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰（如d230、d380等）;5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。
⼆、管径的表⽰⽅式1、⽔、煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使⽤De来标注；拿镀锌焊接钢管为例，⽤DN、De两种标注⽅法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40De50 x 4mm等等……;2、⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表⽰（如De108 x 4、De159 x 4.5等）；对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。
管道尺寸对照表一、De、DN、d、φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
二、管径的表示方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
管道寸数对照表管道寸数对照表是为了方便用户了解不同管道类型、寸数、直径、外径、壁厚、压力等级、连接方式、使用场合以及标准规范等方面的信息而制定的。
通过本对照表，用户可以快速查找到自己所需的管道规格，为实际应用提供参考。
一、管道类型在管道寸数对照表中，我们主要列出了以下几种常见的管道类型：1. PVC管2. UPVC管3. PPR管4. PEX管5. 不锈钢管6. 铜管7. 铸铁管8. 镀锌管9. 玻璃钢管10. HDPE管11. PP管12. 铝塑管二、寸数与直径对应关系在管道尺寸的表示上，我们通常采用英寸（inch）和毫米（mm）两种单位。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
英寸的表示是在右上角打上两撇，如1/2如DN25（25mm，下同）的水管就是英制1的水管，也是以前的8分水管。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来暗示，单位还是英寸。
英寸的暗示是在右上角打上两撇，如1/2如DN25（25mm，下同）的水管就是英制1的水管，也是以前的8分水管。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来暗示，单位还是英寸。
英寸的暗示是在右上角打上两撇，如1/2如DN25（25mm，下同）的水管就是英制1的水管，也是以前的8分水管。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
英寸的表示是在右上角打上两撇，如1/2如DN25（25mm，下同）的水管就是英制1的水管，也是以前的8分水管。
如DN20的水管就是英制3/4的水管，也是以前的6分水管外径与DN，NB的关系如下：
