公称管径DN和内径、外径有什么区别？很多人都搞错了
最近有朋友在后台私信DN、OD、ID之间有什么不同，正好专门写一篇帮助大家详细了解这三者的关系。
在管道系统中，选择正确的管径对于确保兼容性、安全性以及最佳性能至关重要。然而，“公称直径”（DN）这一术语及其与管道外径（OD）和内径（ID）之间的关系常常会引起混淆。本文旨在澄清这些概念，并为工程应用中管道尺寸的选择与解读提供实用指导。

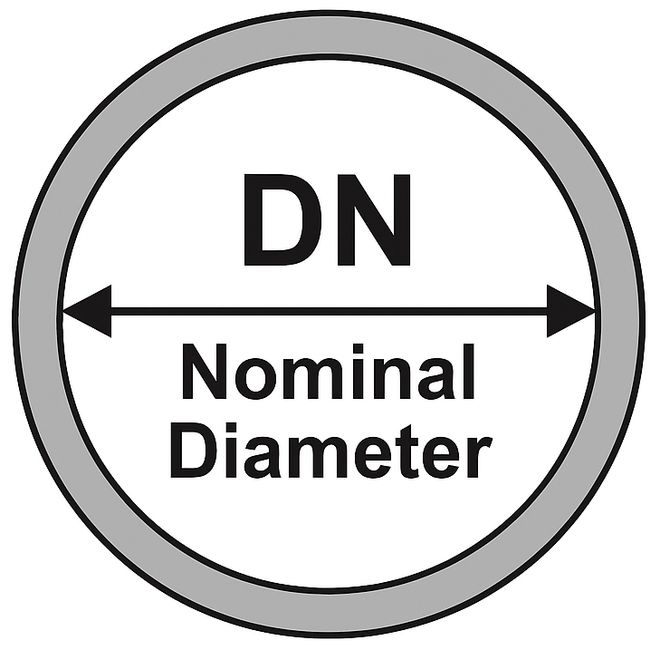

公称直径（DN）是一种标准化标识，用于表示管道系统中部件的尺寸。它以 DN 加上一个无量纲数字表示（例如 DN50、DN100）。
注意： DN 数值并不直接对应任何实际物理尺寸。它是一种约定俗成的参考尺寸，除非相关标准有定义，否则不应将其用于计算。

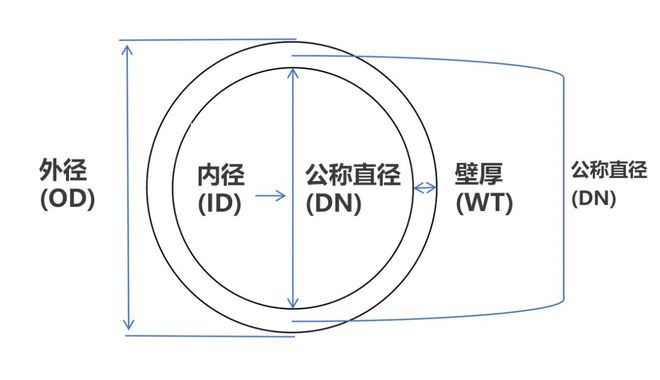

内径（ID）： 从管道内壁到对侧内壁测得的实际直径。该数值决定了管道的流量能力。

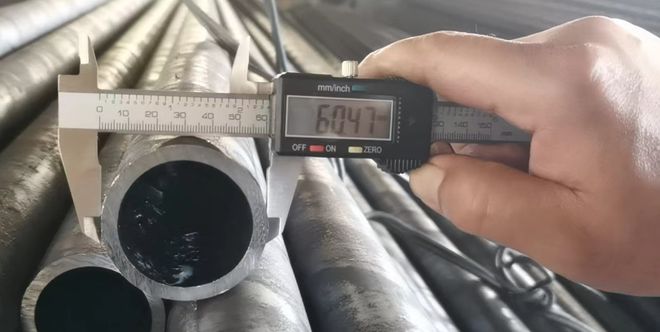

外径（OD）： 从管道外壁到对侧外壁测得的实际外部直径。该尺寸对配管、支撑和安装至关重要。
DN 值通常更接近内径，尤其对于薄壁管更是如此。然而实际内径会随壁厚变化，而壁厚会因不同管系列（schedule）或压力等级而不同。
为说明他们的关系，以下为一个简化表格，展示部分公称管径对应的典型外径以及估算的内径范围：
⚠ 这些数值仅供参考。 精确规格请始终参考产品数据表以及国家/国际标准。
理解 DN、OD 与 ID 的区别对工程师、设计人员以及采购专业人士选择合适的管道部件至关重要。DN 作为一种标准化标识体系，用于识别与兼容性，但不应替代实际物理测量值。在管道系统设计中，应始终查阅技术数据表和适用标准，以确保尺寸准确并实现正确匹配。
