圆柱管螺纹标准尺寸表圆柱管螺纹标准尺寸表1、分的英制管螺纹即1/8 英寸管螺纹,外径是9.729mm,内径是8.567mm,每英寸28 牙,螺距0.907mm。
以代号1/2举例：内螺纹表示为Rc 1/2，如果左旋需在后面加上LH，外螺纹表示为R2 1/2。
那么通过此表如何帮助设计师进行管路规格选型以及管螺纹的加工长度是多少？①管路选型如果想要制作R21/2螺纹根据此表1/2对应的大径d为20.955，小径d1为18.631，管路规格至少选择φ21x2才能够制作出螺纹，鉴于加工水平以及安全密封考虑，一般会取值为φ21x3，管路内径为φ15。
同样加工Rc螺纹我们需要保证大径至少大于φ21，加上单边1mm安全值，一般至少为φ23，而内径取值一般为φ18.5。
②管路螺纹长度此时应该参照表中的“外经有效螺纹长度”，按其中规定取值即可。
以前我国只是将管螺纹分两类G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。
现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT 管螺纹标为如NPT1/2。

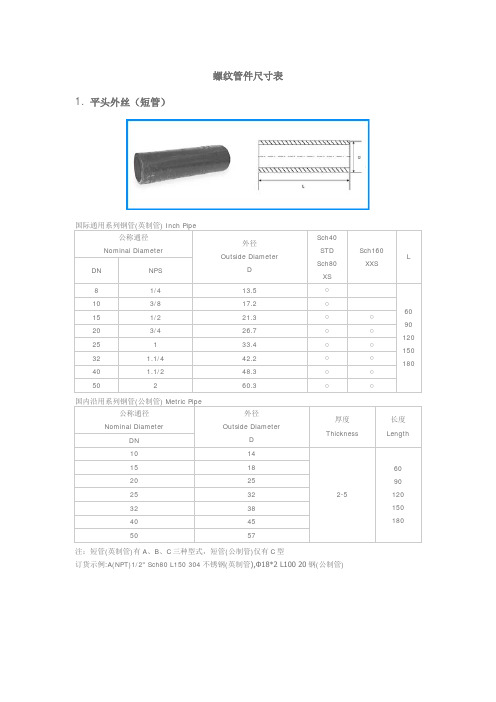

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
一般国内管螺纹用英制惠氏螺纹（55），欧洲日本台湾均使用惠氏螺纹，比美制（60）管螺纹牙浅，增强了螺纹及管的强度。
管螺纹内外径尺寸对照表管螺纹内外径尺寸对照表是在机械加工、制造和安装方面常见的工具。
用户可以根据具体需求来选择合适的内外径尺寸，从而避免管螺纹规格不符造成的错误。
此外，在加工和制造过程中，根据这些尺寸可以对管螺纹的制造和加工进行控制和检验，确保管螺纹质量符合标准要求，能够满足使用需求。
管螺紋尺寸对照表全管螺纹尺寸对照表全螺纹是一种常用的连接方式，广泛应用于机械设备和工程结构中。
管螺纹的外径指的是螺纹的最大直径，内径指的是螺纹的最小直径，螺距则表示每个螺纹之间的距离。
对于外径、内径和螺距等参数，都需要准确理解其含义，并进行对应的测量和加工。
除了上述管螺纹尺寸对照表外，还有其他不同标准和类型的螺纹，如英制螺纹、公制螺纹等。
各个标准和类型的螺纹都有相应的尺寸对照表，读者可以根据具体需求进行选择和使用。
本文介绍了一份全面的管螺纹尺寸对照表，读者可以根据具体需求选择适当的螺纹类型和尺寸进行使用。
在实际应用中，还需要正确理解和使用尺寸对照表中的参数，并进行验证和检查，以确保螺纹连接的质量和性能。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管螺纹内外径尺寸对照表提供了不同螺纹尺寸的对应关系，帮助工业生产和维修人员正确选择和使用管螺纹。
内螺纹是指位于管道内部的螺纹，用于连接外螺纹，而外螺纹则是位于管道外部，用于连接内螺纹。
内螺纹根据牙型分为三种主要类型：圆牙（C型）、锥牙（R型）和正牙（G型）。
圆牙可通过外径和牙距两个参数来描述，其中外径指的是内螺纹的最大直径，牙距则表示每个牙之间的距离。
根据国际标准，常见的圆牙螺纹内径有G1/8、G1/4、G3/8、G1/2、G3/4等多种规格。
在国际标准中，R1/8、R1/4、R3/8、R1/2、R3/4等是常见的锥牙螺纹规格。
在国际标准中，G1/8、G1/4、G3/8、G1/2、G3/4等是常见的正牙螺纹规格。
外螺纹也根据牙型进行分类，常见的外螺纹类型有平行牙（G型）、柱螺纹（ZG型）和圆锥管螺纹（Rc型）。
根据国际标准，平行牙的外径可以选择G1/8、G1/4、G3/8、G1/2、G3/4等规格。
根据国际标准，制定了管螺纹内外径尺寸对照表，以便人们能够更方便地选择适合自己需求的管螺纹。
1.清洁表面：在安装前，要确保螺纹连接面和管道表面干净并且无油污或杂质。
了解不同类型的管螺纹规格和选择适合的螺纹连接方式对于确保管道的安全和可靠运行至关重要。
通过正确使用管螺纹内外径尺寸对照表，我们能够在选择和安装管螺纹时更加方便和准确。
希望本文对大家更深入地了解管螺纹内外径尺寸对照表有所帮助，并在实际工作中能够正确选择和使用适合的管螺纹。
