很多设备管理者都有这样的困扰：离心泵防腐检修后，短期内就出现点蚀、鼓包，甚至腐蚀穿孔导致生产线停机；换衬氟泵、不锈钢泵、刷防腐漆，成本高、效果差，腐蚀气蚀问题反复难根治。

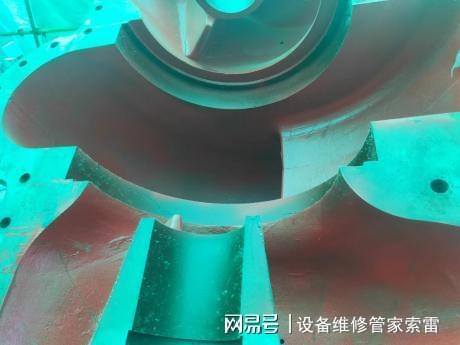

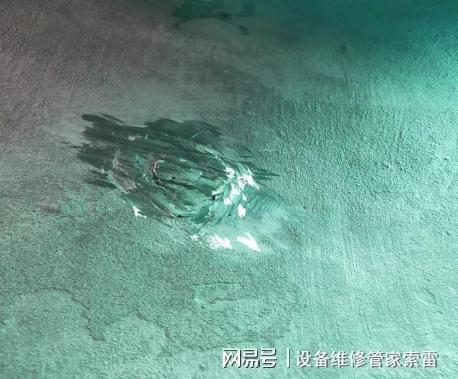

　　国内某头部炼化企业也曾面临此问题：其核心循环水离心泵（QTS1000-1350A型，功率3350KW、流量21500m³/h），长期输送含微量腐蚀介质的循环水，新泵模拟运行时已出现叶轮点蚀、流道气蚀凹坑，若不处理，投用3个月内可能穿孔，导致全厂水循环停摆，非计划停机损失巨大。

　　这也是化工、污水、冶金、制药等行业的共同痛点：离心泵腐蚀气蚀，一边是高额检修、停产成本，一边是环保安全风险，进退两难。

　　多数防腐方案治标不治本，核心是未破解3个关键难点，即便大型炼化企业也难以规避：

　　离心泵腐蚀是强冲蚀、气蚀与化学腐蚀叠加作用，普通材料顾此失彼，短期内易点蚀、穿孔失效。

　　泵体、叶轮高速旋转，温度、压力、介质浓度多变，衬胶、衬氟等传统方案易脱层、开裂，腐蚀快速蔓延致整体失效。

　　Im（中国体育） Im体育官方版app

　　3、成本与效率两难：换双相钢、哈氏合金泵造价高昂；返厂衬胶衬氟周期长、停产损失大；现场刷普通漆耐久性差，新泵原厂防腐也难抵长期气蚀，前期投入浪费。

　　结合多年工业设备修复经验，我们以碳纳米聚合物改性材料为核心，打造兼顾防护、效率、成本的一站式防腐方案。

　　结合该企业工况（循环水含微量腐蚀介质、水泵转速494r/min），采用碳纳米聚合物改性材料（SD7200），以高性能高分子为基体，经纳米碳材料改性，实现耐腐、抗冲、防气蚀三重性能均衡：

　　●抗冲防气蚀：提升材料抗冲蚀、耐磨性，长期保持防腐层完整，解决叠加腐蚀难题。

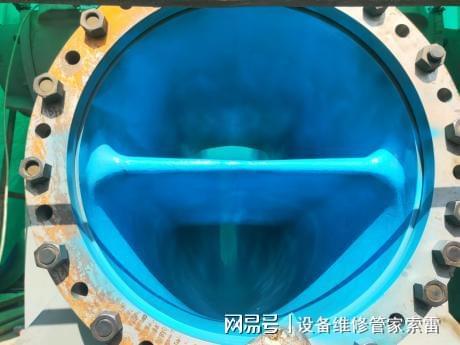

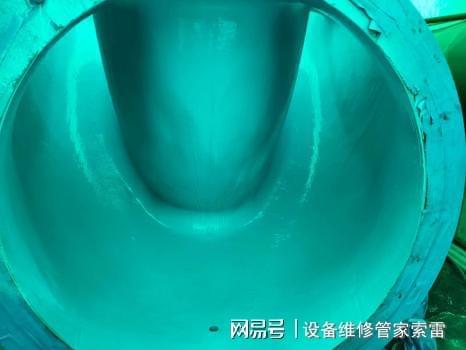

　　碳纳米聚合物材料与金属基材形成高强度化学键结合，粘结强度远超行业标准，不易因工况波动开裂、脱层。搭配“底涂找平（0.3-0.5mm）+分层喷涂（4遍，每遍0.15mm）”工艺，每道工序经企业核验，确保防腐层100%贴合，无死角、无气泡，杜绝腐蚀蔓延。

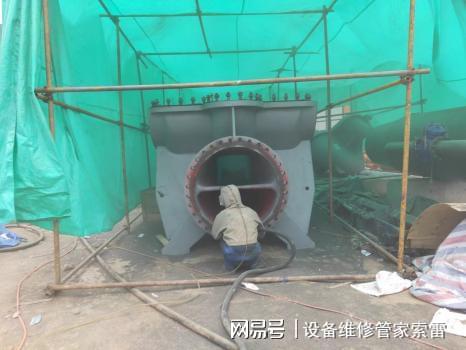

　　方案采用冷施工工艺，不动火、不返厂，可现场完成新泵预防腐、旧泵修复，适配生产实际：

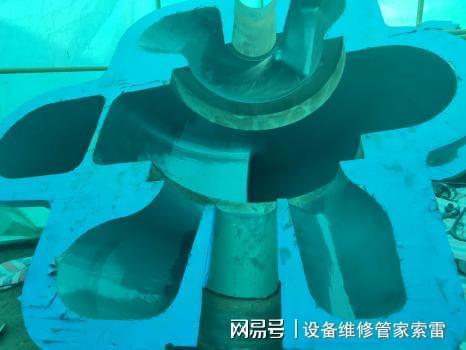

　　施工效率：喷砂粗化至Sa2.5级（Ra30-50μm），常规工况8-24小时固化开机；针对超大功率泵，专项团队24小时轮班，贴合安装窗口期提前完工，不耽误投产。

　　成本控制：方案成本仅为更换不锈钢/合金泵体的1/10-1/5，延长设备寿命，摆脱“反复检修”循环。

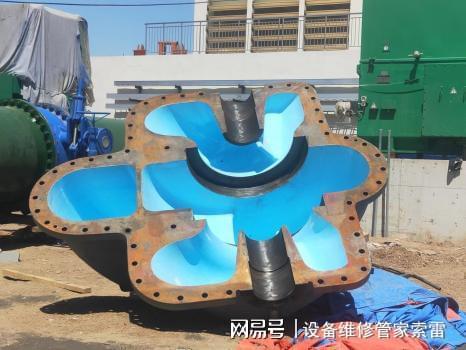

　　传统防腐层粗糙增加流体阻力，导致泵效下降、电费攀升。该材料成型后表面光滑（Ra≤3μm），可提升泵效，经企业检测，泵效较原厂提升6.8%，每年省近百万电费，施工投入3个月即可回本。

　　设备稳定是企业核心效益，离心泵腐蚀气蚀需适配工况的系统性方案。多年来，我们聚焦工业设备维修防护，为多行业提供定制方案，以实践验证的技术，帮企业解决实际难题。

　　我们提供全流程技术服务，从新泵预防护到旧泵修复，助力企业摆脱腐蚀困扰。项目完工后，将提供定期回访、全周期技术支持，守护设备稳定运行。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　特朗普：因霍尔木兹海峡被关闭而无法获得航空燃油的国家，建议你们从美国买，或鼓起勇气去海峡那里抢过来

　　江苏一老太太花24块钱买卤菜，顺走40多块钱的大肠，偷第二次时被发现，店主：当时没反应过来东西丢了，等老人走后清点了下才明白

　　iOS 26.5 Beta登场：地图商业化试水，国行AI却上演“深夜快闪”

　　OPPO Find X10 Pro Max：三2亿主摄+2nm天玑9600，影像机皇预定！
