Im（中国体育）：钢结构检测国标核心要点解析：3分钟掌握关键避免被坑
钢结构检测需遵循《钢结构现场检测技术标准》（GB/T 50621-2010）为核心依据，同时结合《钢结构工程施工质量验收规范》（GB 50205）、《建筑结构检测技术标准》（GB/T 50344）等规范，形成覆盖材料、连接、结构、防护的完整检测体系。
：化学成分分析（碳、硅、锰等元素含量）、力学性能测试（屈服强度、抗拉强度、冲击韧性）、硬度检测。
：依据《GB/T 2975-2018》取样，确保材料符合设计规范；金相分析观察晶粒度、夹杂物，预判潜在缺陷。

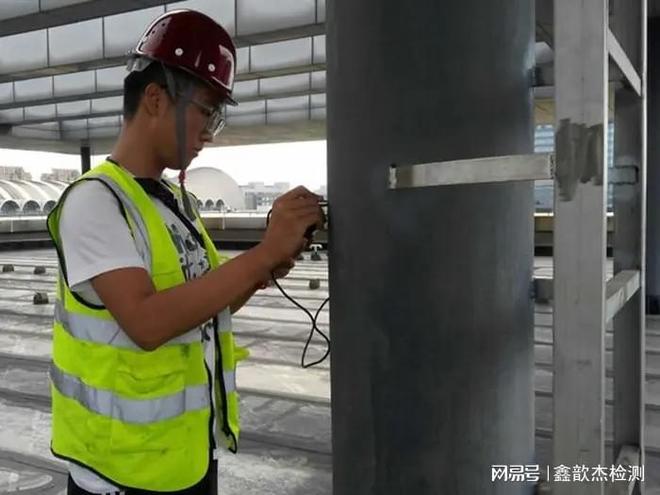

：警惕钢材厚度“缺斤短两”（如合同要求10mm实测9mm），需用测厚仪抽查，误差超0.5mm需警惕。
：焊缝不得有裂纹、夹渣，焊脚尺寸偏差需符合《GB 50205-2020》要求。

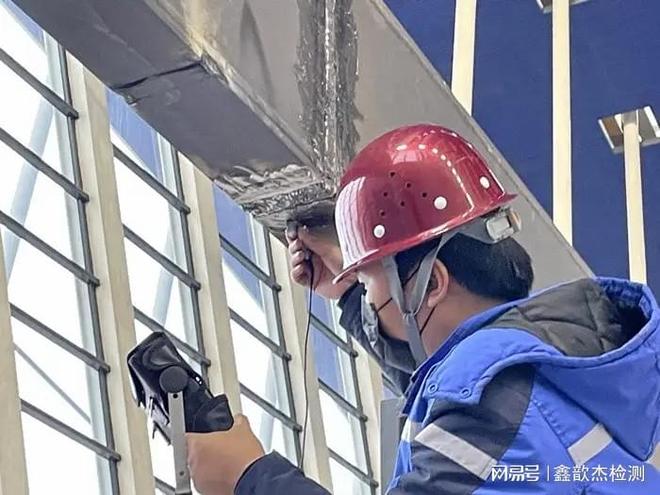

：超声波检测（UT）探测内部未熔合、裂纹，磁粉检测（MT）识别表面裂纹（灵敏度达0.1mm），依据《GB/T 11345-2022》操作。
：高强螺栓扭矩系数测试、抗滑移系数测定，终拧后螺栓丝扣外露2-3扣为合格，允许10%偏差率。
：重要节点（如柱脚、屋面梁连接）必须用10.9级高强螺栓，避免因螺栓松动导致结构失效。

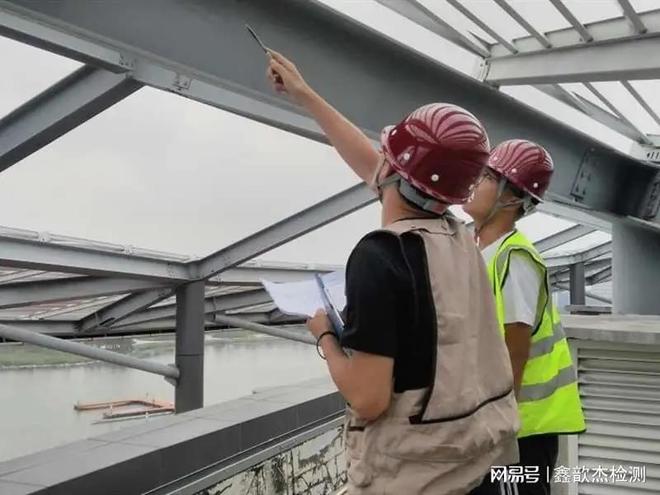

：用全站仪、激光扫描测量柱垂直度偏差（需满足“≤H/1000且≤25mm”）、梁跨中挠度（L/250）。
：分级加载（30%→60%→100%荷载），每级持荷30分钟，测挠度评估实际承载能力。
：若发现柱顶水平位移超限或梁下挠值超过L/200，需立即加固节点或卸载重分布荷载。
：涂层厚度测量（干膜总厚度需符合环境防腐等级要求，如C4环境≥240μm），附着力测试（划格法或拉拔法）。
：薄型涂层耐火极限需达2h，厚型涂层需覆盖构件全截面，厚度复验确保均匀性。
：沿海地区厂房钢构件年腐蚀率可达0.1-0.2mm，需定期检测锈蚀区域，避免因局部锈蚀导致承载力下降。
收集工程地质勘查报告、设计图、施工记录等资料，了解建筑物建造、使用、损坏及修缮历史。
：外观缺陷或表面损伤检查宜全数检测；受检范围较小或构件数量较少时，可采用全数检测；其他情况按《GB/T 50344-2019》规定抽样。
：结合磁粉检测、渗透检测、超声波检测、扭矩扳手实测等多种技术，确保数据准确。
依据检测数据与规范要求，评定结构安全等级，对不合格项提出加固处理意见。
：优先选择具备CMA/CNAS资质的检测机构，避免因机构不专业导致检测结果失真。
：如高强螺栓扭矩系数、焊缝无损检测比例等，避免因疏忽细节引发安全隐患。
：结合BIM技术建立数字化健康档案，对锈蚀、变形等参数进行动态追踪，实现结构状态实时预警。
特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。
搭载手机支架的焕新单车上路，成为广州流动风景线万供着顶薪球员，2年打了13场球：肠子悔青了吧
12人向微信好友转发淫秽视频，犯传播淫秽物品罪一审均获缓刑，涉案手机予以没收
口碑前十的检测机构！主营：金属屋面抗风揭检测、钢结构检测、焊接工艺评定、房屋检测、金属材料检测。
